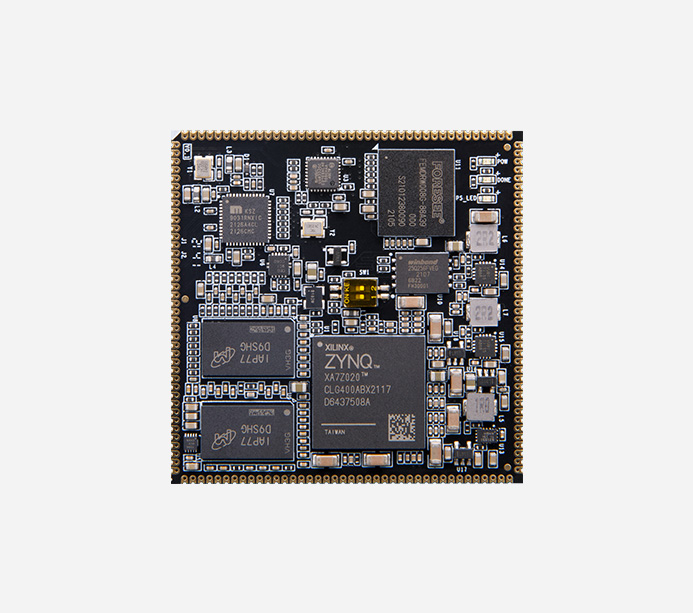

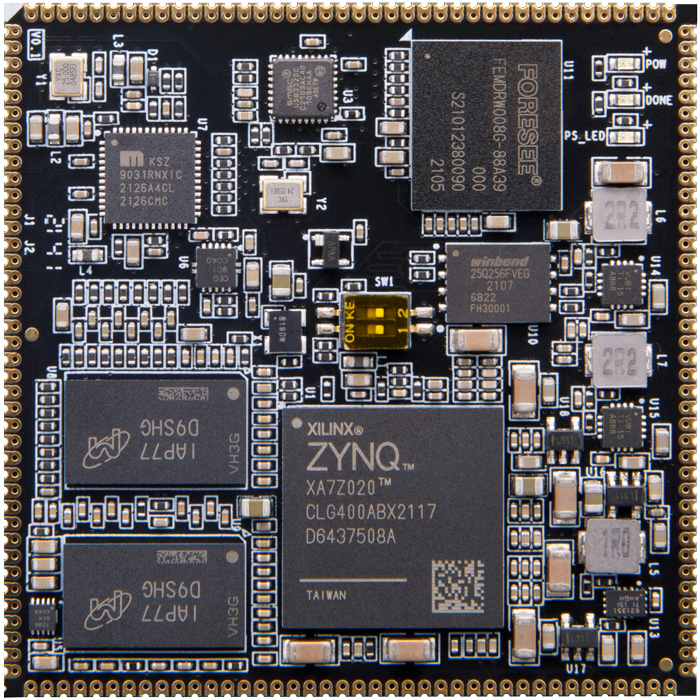

Xilinx ZYNQ7000 FPGA 核心板 郵票孔 XC7Z020

核心板

M7020

FPGA 型號

XC7Z020

速度等級

-2

工作溫度

工業級，-40°C~85°C

CPU 內核

2x ARM Cortex-A9

CPU 頻率

766MHz

高速連接接口

1x Tri-mode Gigabit Ethernet，1 x USB 2.0

普通連接接口

1x SD2.0，1x JTAG

PS DDR4

1GB，32bit

QSPI | EMMC Flash

32MB | 8GB

Logic Cells

85k

Flip-Flops

106,400

LUTs

53,200

Total Block RAM

4.9Mb

Clock Management Tiles (CMTs)

4

DSP Slices

220

PS MI/Os

7

PL I/Os

100

連接方式

郵票孔

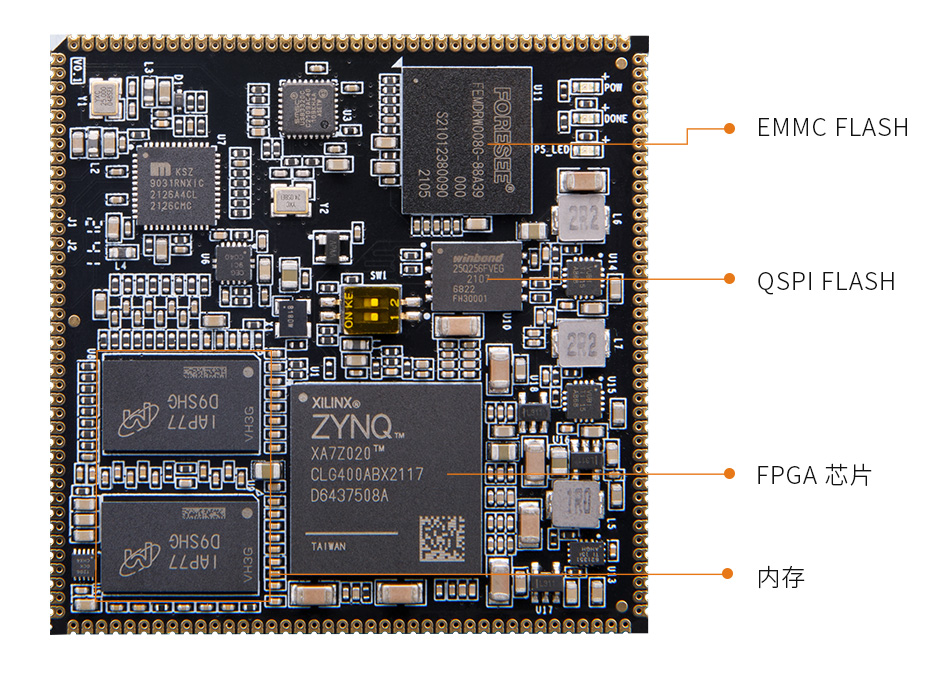

QSPI Flash

1 片 256Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲

EMMC Flash

8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

晶振

1 個無源晶振提供給 PS 系統

輸入電壓

5V 供電

FPGA 核心板

1 塊

尺寸大小

53.8mm x 53.8mm

疊層數量

12 層，高質量 PCB 材質
