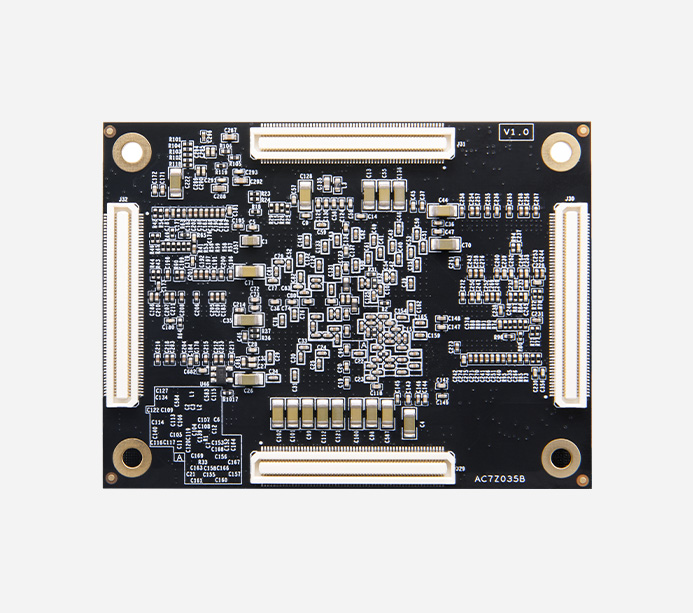

Xilinx ZYNQ7000 ARM SOM FPGA 核心板 XC7Z035

核心板

AC7Z035B

FPGA 型號

XC7Z035-2FFG676I

芯片 CPU

雙核 ARM Cortex-A9，主頻 800MHz

PL 端內存

1GB DDR3，數據速率 1600Mbps

PS 端內存

1GB DDR3，數據速率 1066Mbps

速度等級

-2

芯片級別

工業級

工作溫度

-40°C~85°C

邏輯單元數量

275k

查找表

171900

觸發器

343800

乘法器

900

收發器

8 路，支持 PCIE Gen2 x8

Block RAM

17.6Mbit

MIO

37 個

PL IO 口

144 個

可調電壓 IO

96 個

LVDS 差分對

48 對

EMMC FLASH

8GB eMMC FLASH 芯片，用于啟動存儲配置和系統文件

QSPI Flash

2 片 256Mbit QSPI FLASH，用于 FPGA 用戶數據的存儲

AD 轉換器

芯片內部集成 ADC，2個 AD 轉換器,可測量片上電壓、 溫度感應，17 個外部差分輸入通道,采樣率 1MBPS

晶振

1 個晶振 33.333MHz 為 PS 端提供鐘輸入
1 個差分晶振 200MHz 作 PL 系統時鐘源，DDR3 控制器的參考時鐘
1 個差分晶振 125Mhz 為 GTX 收發器提供參考時鐘

擴展口

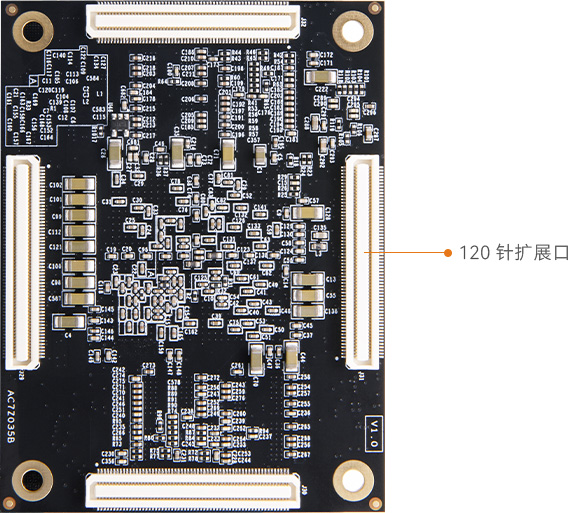

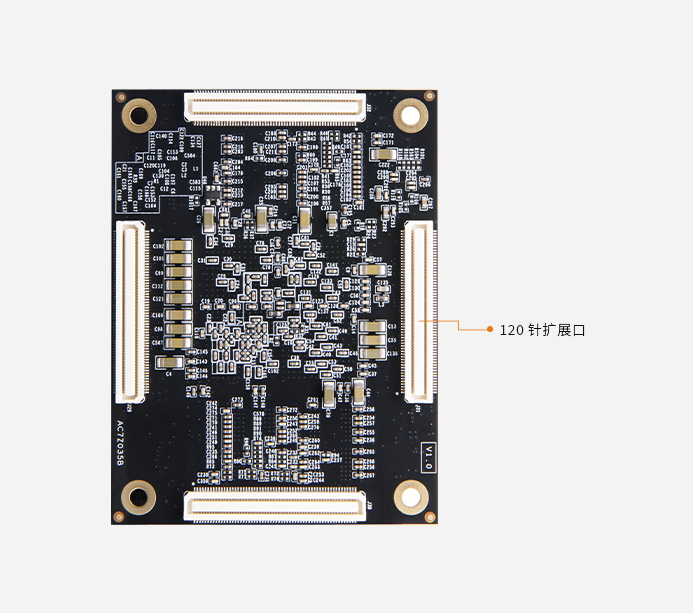

4 個 120pin 松下工業級連接器

輸入電壓

5V 供電

FPGA 核心板

1 塊
