滿足用戶各種 PCIe 高速數據傳輸，視頻圖像處理和工業控制的要求
開發板
AN9767 套餐
AN706 套餐
AN9238 套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
4.3 寸屏
●
●
套餐配套模塊，點擊了解更多
點擊上方圖片查看核心板詳情>>
型號
PG2T390HFFBG900
觸發器 (FF)
487200
查找表 LUT6
243600
DRM（36Kbits）
480 個
APM 單元（乘法器）
840
GPLL 個數
10
PPLL 個數
10
ADC 通道
專用模擬通道 1 路；復用模擬通道 11 路
PCIe Gen3 x8
1
溫度等級
工業級 -40℃-85℃
速度等級
-6
DDR4
4 片 2 GB DDR4，64bit
QSPI Flash
1 片 128Mbit QSPI FLASH，可用作 FPGA 配置文件和用戶數據存儲
晶振
高精度 LVDS 有源差分晶振，一個是 200MHz 給系統提供穩定的時鐘源一個是 125MHz 為 GTX 收發器提供穩定的時鐘輸入
HSSTHP
16 路 HSSTHP，每路13.125Gb/s max，適合光纖通信和 PCIe 數據通信
PCIe 接口
1 路 PCIe x8，用于和電腦主板的 PCIe 通信，支持 PCLe2.0，單通道通信速率可高達 8Gbps
SFP 光纖
4 路高速 SFP 光纖通信接口，每路接收和發送速度高達 10Gb/s
JTAG 口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
3G-SDI 接口
SDI 視頻輸入和輸出接口各 2 路。支持 HDcctv 1.0, HD-SDI(ST 292) 3G-SDI(ST-424) 和 SD-SDI（ST259）不同格式數據輸入輸出。
USB 轉串口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
SD 卡座
1路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
核心板 2 個 LED，擴展板 5 個 LED
按鍵
4 個用戶按鍵
40 針擴展口
預留 2 個 40 針 2.54mm 間距的擴展口，可以外接各種模塊 （ 雙目攝像頭，TFT LCD 屏，高速 AD 模塊等等 ）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。
輸入電壓
+12V 電壓輸入
供電
12V / 3A 供電
輸入電流
3A 最大電流
FPGA 開發板
1 塊
散熱風扇
1 個
Mini USB 線
1 根
USB 下載器
1 套
12V 電源
1 個
擋板
1 個
尺寸大小
核心板 80mm x 60mm，擴展板 215mm x 111mm
疊層數量
核心板 16 層 PCB 板設計，擴展板采用 6 層 PCB 板設計，預留獨立電源層和 GND 層
光纖通信、PCIe 加速、視頻處理、高速數據傳輸

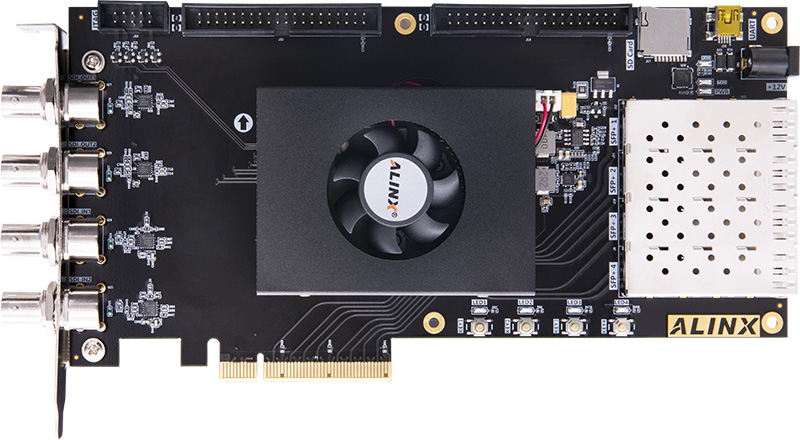

采用核心板加擴展板的模式，方便用戶對核心板的二次開發利用。 豐富的外圍接口：1 個 PCIe x8 接口、4 路光纖接口、2 路 SDI 輸出接口、2 路 SDI 輸入接口、1 路 UART 串口接口、1 路 SD 卡接口、 2 個 40 針擴展接口等。滿足用戶各種高速數據交換，數據存儲， 視頻傳輸處理以及工業控制的要求。為高速數據傳輸和交換，數據 處理的前期驗證和后期應用提供了可能
擴展口接雙目攝像頭，實現光纖視頻傳輸
開發板通過攝像頭采集視頻圖像，經過光纖接口傳輸到另一塊開發板，經過光纖接口接收數據以后通過 SDI 接口顯示到顯示器
光纖通信 Link 速度為 10.0Gbps 的通信眼圖
智能識別、醫療安防、車載數碼、工業控制、智能電網
雙目攝像頭模塊 AN5642 進行視頻采集，通過開發板的 SDI 接口顯示到顯示器上,實現雙目同步顯示。
AN9767 / AN706 模塊上機展示圖
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 SDI 接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
